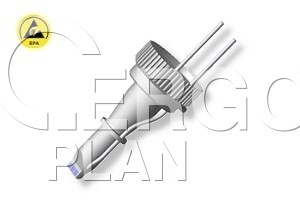

90° optická sonda, malá OP-006 561

• Optická sonda 90° se stopou 0,8 x 6 mm určená pro optickou kontrolu hustě osázených desek.
• Odstup pouze 50 mikronů.
• Pro vytvoření jasného obrazu potřebuje volný prostor 1,5 mm.
• Optickou sondu lze objednávat dodatečně jako náhradní díl.

Technická specifikace:

• Zvětšení: ~ 350x - 25x.
• Rozsah zaostření: ~ 0,3 - 40 mm.
• Zorné pole: ~ 1,0 - 20 mm.
• Požadovaná volná pracovní plocha: ~ 1,0 - 1,5 mm.
• Tloušťka optické sondy: 1,5 mm.
• Šířka optické sondy: 6,0 mm.
• Stopa optické sondy: 0,8 - 6,0 mm.
• Hmotnost: 10 g.

Aplikace:

• Pájecí spoje BGA, µBGA, CSP a Flip-chipů.
• Pájecí spoje SMT a trough-hole komponent.
• Digitální záznam obrazu.
• Softwarová analýza.
• Bezkontaktní měření.

Obsah balení:

• Malá optická sonda 90° pro BGA čočky.
