Zkušební přístroj síly M3-05E
- Kapacita přístroje 2,5 N (0,5 lbF).
- Rozlišení 0,002 N (0,0005 lbF).
- Vysoký vzorkovací kmitočet 2 000 Hz.
- Výstup USB.
- Ultra kompaktní verze.

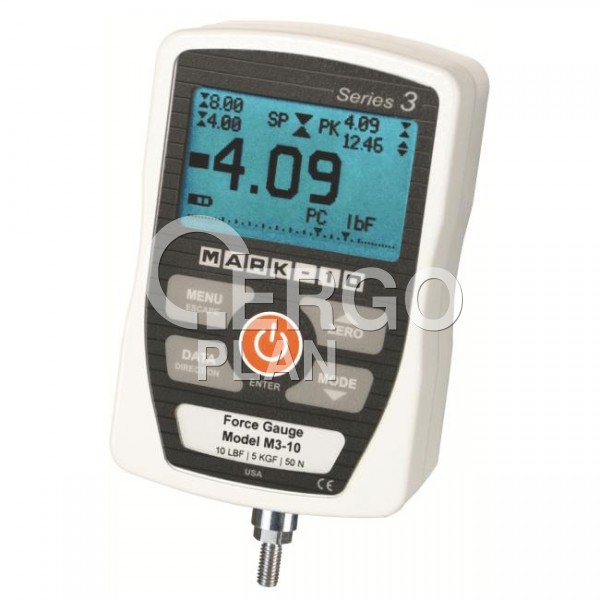

- Velký podsvícený grafický displej.
- Živý grafický ukazatel zátěže s označením nastavených hodnot.
- Programovatelné nastavené hodnoty s indiátory vyhovuje/nevyhovuje.
- Trvalé zobrazení špičkových údajů a nastavených hodnot.
- 3 volitelné jednotky měření.
- Konfigurovatelné akustické alarmy a tóny kláves.
Digitální měřiče síly řady 3 jsou určeny k testování tahových a tlakových sil v četných aplikacích prakticky v každém průmyslovém odvětví, s kapacitami od 0,5 N do 2500 N (0,12 lbf až 500 lbf). Měřiče mají vzorkovací kmitočet 2 000 Hz a dávají přesné výsledky v širokém rozsahu zkušebních podmínek. Přesnost je ± 0,3% plné stupnice ± 1 číslice, a rozlišení je 1/1000. Podsvícený, grafický displej LCD zobrazuje velké, čitelné znaky, a jednoduchá navigace pomocí menu umožňuje rychlý přístup k mnoha funkcím měřidla a konfigurovatelným parametrům. Data lze přenášet do počítače nebo jiného úložišště dat prostřednictvím USB výstupu.

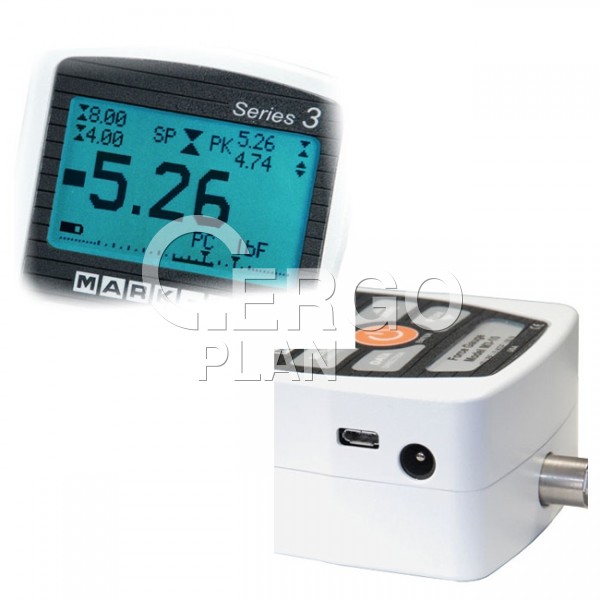

Nastavené hodnoty s indikátory jsou ideální pro testování vyhovuje/nevyhovuje. Měřiče jsou chráněny před přetížením až do 150% kapacity. Na displeji se zobrazuje analogová lišta, na níž se graficky zobrazuje aplikovaná síla.

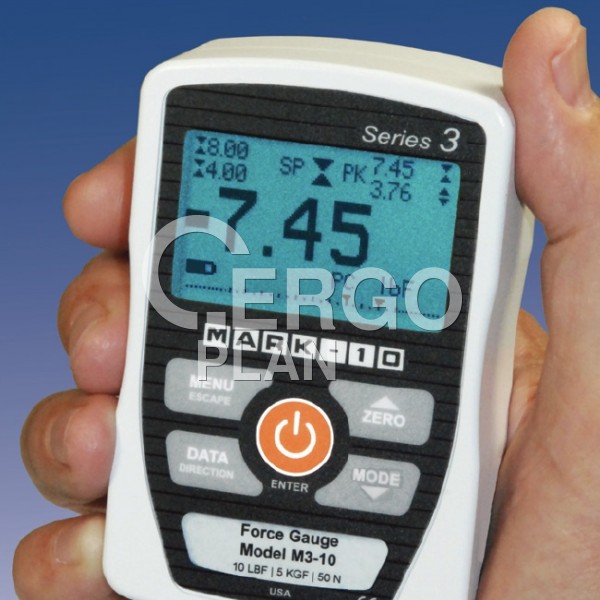

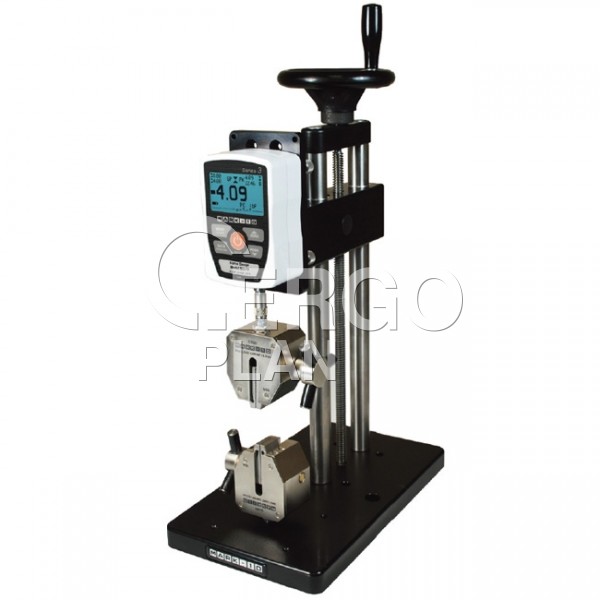

Ergonomická, reverzibilní hliníková konstrukce dovoluje používání z ruky nebo při montáži na zkušební zařízení, což vyhovuje náročnějším zkušebním požadavkům. Digitální měřiče síly řady 3 jsou přímo slučitelné se zkušebním zařízením, upínacími přípravky a softwarem Mark-10.

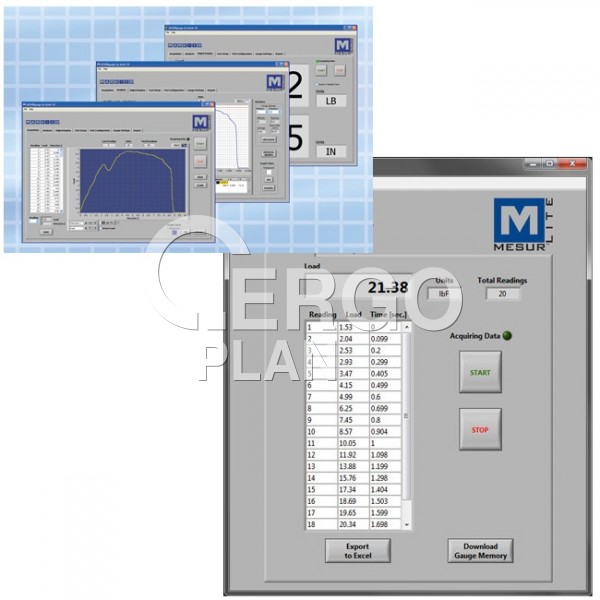

Měřiče řady 3 obsahují software pro sběr dat MESUR Lite. Software MESUR Lite vynáší do tabulek průběžná nebo bodová data. Export do Excelu jediným kliknutím usnadňuje další manipulaci s daty.

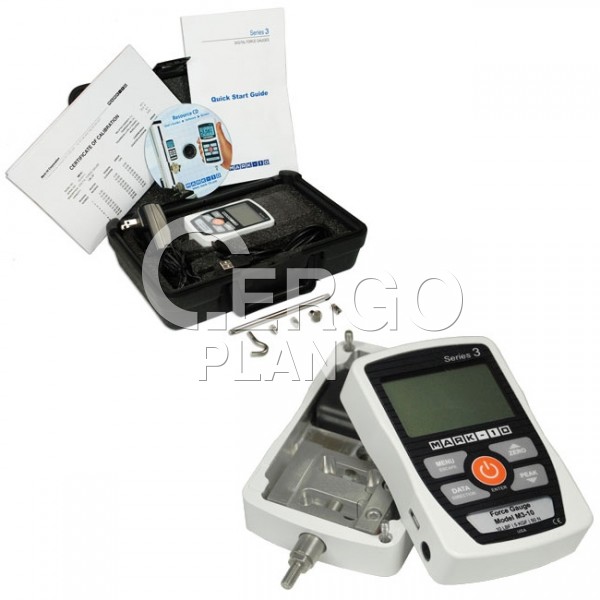

Měřiče síly řady 3 se dodávají v čalouněném transportním kufříku s dlátkem, kuželem, drážkou V, háčkem, ploškou, prodlužovací tyčí, univerzálním síťovým adaptérem, baterií, návodem pro rychlý start, kabelem USB, jednotkou CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge a návod pro rychlý start), a kalibračním certifikátem NIST bez dat (certifikát s daty lze doobjednat za příplatek).
Technická specifikace:
Přesnost: | ± 0,3% plné stupnice ± 1 číslice |
---|---|
Vzorkovací kmitočet: | 2 000 Hz |
Napájení: | Síťový adaptér nebo akumulátor. Je zobrazen indikátor nízkého napětí baterie v několika krocích. V případě příliš nízkého napětí baterie se měřič automaticky vypne. |
Životnost baterie: |
Podsvícení zapnuto: až 7 hodin trvalého používání. Podsvícení vypnuto: až 24 hodin trvalého používání. |
Jednotky měření: | lbF, gF, N |
Výstupy: | USB: Konfigurovatelné až do 115 200 baud. |
Konfigurovatelná nastavení: | Digitální filtry, USB výstupy, podsvícení, automatické vypnutí, implicitní nastavení, tóny kláves, akustické alarmy, kalibrace. |
Bezpečné přetížení: | 150% plné stupnice (při 110% a více se na displeji zobrazí "OVER"). |
Hmotnost: | 0,33 kg |
Součásti dodávky: | Transportní pouzdro, dlátko, kužel, drážka V, háček, ploška, prodlužovací tyč, univerzální adaptér střídavého napětí, baterie, návod pro rychlý start, kabel USB, jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití), kalibrační certifikát NIST bez dat (certifikát s daty lze doobjednat za příplatek). |
Záruka: | 3 roky |

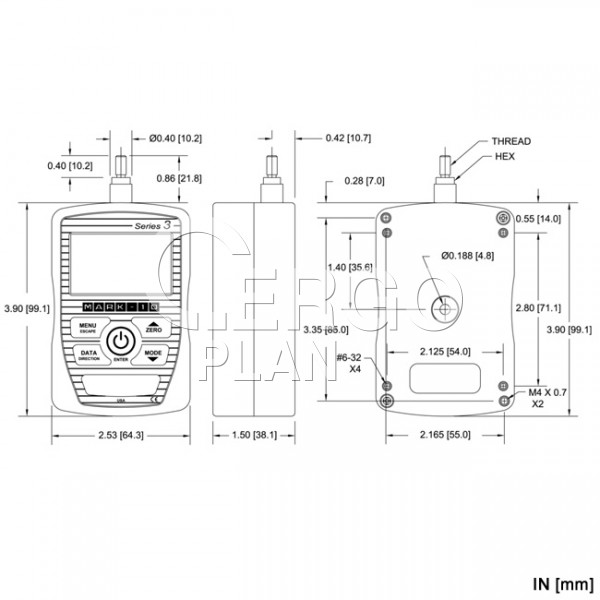

Závit | Šestihran (HEX) | |
---|---|---|
M3-012E až M3-100E | #10-32 UNF | 5/16 [7,94] |
M3-200E až M3-500E | 5/16-18 UNC | 11/32 [8,74] |
Porovnání přístrojů řady 3:
Kapacita | Rozlišení | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Model | lbF | kgF | gF | N | lbF | kgF | gF | N | ||||||
M3-012E | 0,12 | - | 50 | 0,5 | 0,0001 | - | 0,05 | 0,0005 | ||||||
M3-025E | 0,25 | - | 100 | 1 | 0,0002 | - | 0,1 | 0,001 | ||||||
M3-05E | 0,5 | - | 250 | 2,5 | 0,0005 | - | 0,2 | 0,002 | ||||||
M3-2E | 2 | 1 | - | 10 | 0,002 | 0,001 | - | 0,01 | ||||||
M3-5E | 5 | 2,5 | - | 25 | 0,005 | 0,002 | - | 0,02 | ||||||
M3-10E | 10 | 5 | - | 50 | 0,01 | 0,005 | - | 0,05 | ||||||
M3-20E | 20 | 10 | - | 100 | 0,02 | 0,01 | - | 0,1 | ||||||
M3-50E | 50 | 25 | - | 250 | 0,05 | 0,02 | - | 0,2 | ||||||
M3-100E | 100 | 50 | - | 500 | 0,1 | 0,05 | - | 0,5 | ||||||
M3-200E | 200 | 100 | - | 1000 | 0,2 | 0,1 | - | 1 | ||||||
M3-500E | 500 | 250 | - | 2500 | 0,5 | 0,2 | - | 2 |
Příslušenství, které je součástí dodávky:
Model přístroje síly | ||||
---|---|---|---|---|
Příslušenství | M3-012E až M3-20E | M3-50E až M3-100E | M3-200E až M3-500E | |
Prodlužovací tyč | G1024E | G1024E | G1031E | |
Kužel | G1026E | G1026E | G1033E | |
Dlátko | G1025E | G1025E | G1032E | |
Drážka V | G1027E | G1027E | G1034E | |
Ploška | G1029E | G1029E | G1036E | |
Háček | G1028E | G1028E | G1035E | |
Spojka | - | G1039E | G1037E |
Volitelné příslušenství (na objednávku):
Volitelné příslušenství | Obj. kód |
---|---|
Široký sortiment zkušebních zařízení a upínacích přípravků. | |
Software MESURgauge Umožňuje sestavování tabulek a diagramů zátěže v závislosti na čase, nebo zátěže v závislosti na dráze. Dále vypočítává statistiky, exportuje do Excelu aj. |
15-1004E |
Certifikát kalibrace s daty Obsahuje 10 datových bodů v každém směru (napínání/stlačování nebo ve směru/proti směru hodinových ručiček). Na požádání lze zjištěné údaje poskytnout. |
- Transportní pouzdro
- dlátko
- kužel
- drážka V
- háček
- ploška
- prodlužovací tyč
- univerzální adaptér střídavého napětí
- baterie
- návod pro rychlý start
- kabel USB
- jednotka CD (ovladač USB, software MESUR Lite, demoverze softwaru MESURgauge, a návod k použití)
-
kalibrační certifikát NIST bez dat (certifikát s daty lze doobjednat za příplatek).
Název parametru | Hodnota |
Kapacita přístroje | 2,5 N (0,5 lbF) |
---|---|
Série měřičů síly | Série 3 |
Rozlišení přístroje | 0,002 N (0,0005 lbF) |
Vzorkovací kmitočet | 2000 Hz |
Přesnost | ± 0,3 % |
